Nissan ARIYA 2023 Manuali per proprietari

3.3.1. Componenti ad alta tensione

  • Il sistema EV (Veicolo Elettrico) utilizza tensioni elevate fino a circa 400 volt in corrente continua. Il sistema può essere caldo durante e dopo l'avviamento e quando il veicolo è spento. Fare attenzione sia all'alta tensione, sia alla temperatura elevata. Prestare attenzione alle etichette di avvertenza poste sul veicolo.

  • Non smontare, rimuovere o sostituire parti e cablaggi ad alta tensione né i rispettivi connettori, perché possono causare gravi ustioni o scossa elettrica con conseguenti gravi lesioni o morte. I cavi ad alta tensione sono di colore arancione. Il sistema ad alta tensione del veicolo non contiene parti riparabili dall'utente. Portare il veicolo da un concessionario di veicoli elettrici autorizzato NISSAN per le riparazioni del caso.

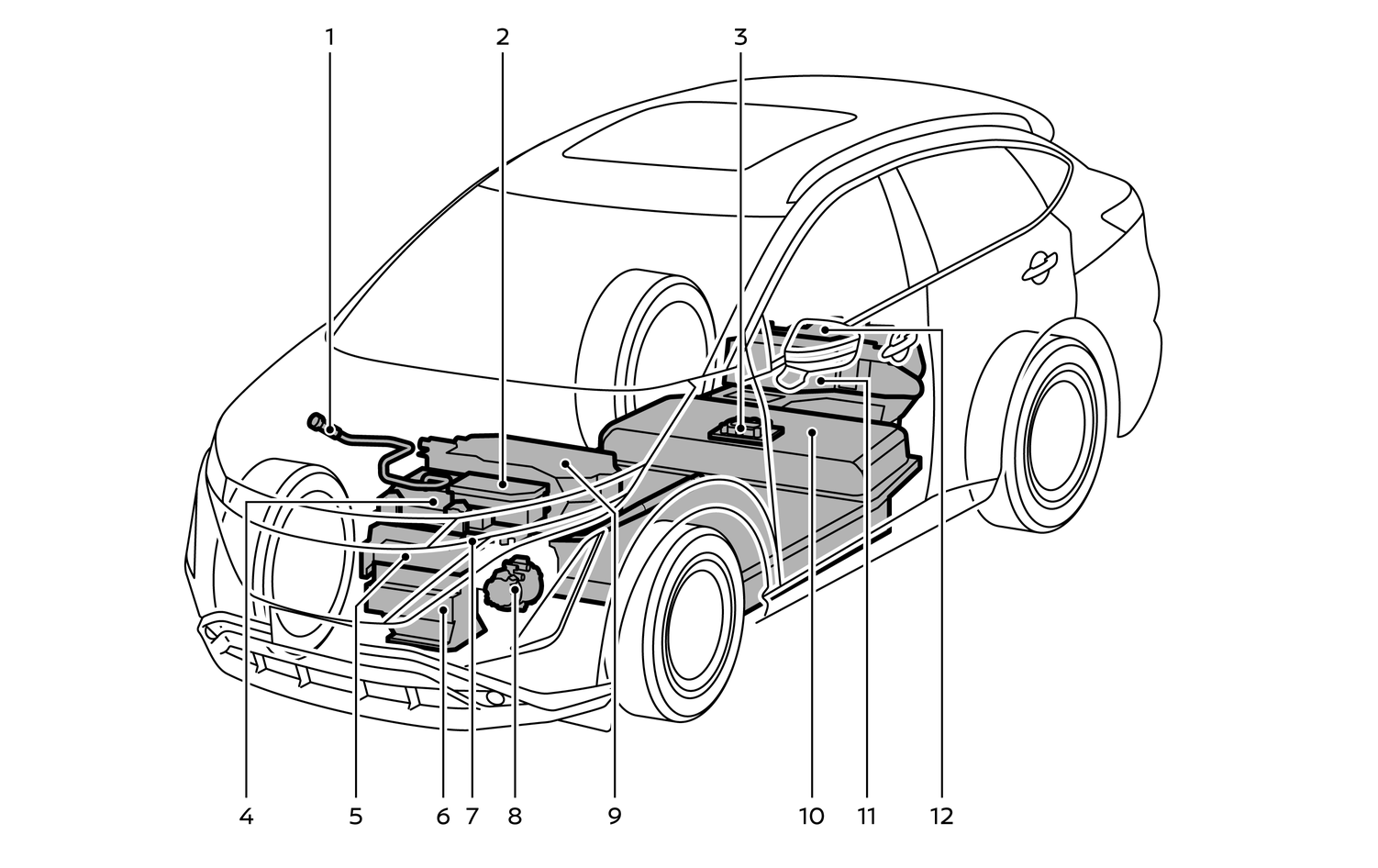

  1. Cablaggi ad alta tensione (di colore arancione)*

  2. Scatola di giunzione ad alta tensione

  3. Spina di servizio

  4. Caricatore di bordo

  5. Inverter (modelli 2WD)/inverter anteriore (modelli 4WD)

  6. Motore di trazione (modelli 2WD)/motore di trazione anteriore (modelli 4WD)

  7. Convertitore DC/DC

  8. Compressore del climatizzatore

  9. Riscaldamento PTC

  10. Batteria agli ioni di litio

  11. Inverter posteriore (modelli 4WD)

  12. Motore di trazione posteriore (modelli 4WD)

  • La disposizione illustrata nella figura si riferisce ai modelli con guida a sinistra (LHD). Sui modelli con guida a destra (RHD), il cablaggio principale è presente sul lato opposto.
