4.5.2. Spia della scatola di controllo del NISSAN EVSE (Electric Vehicle Supply Equipment) (se in dotazione)

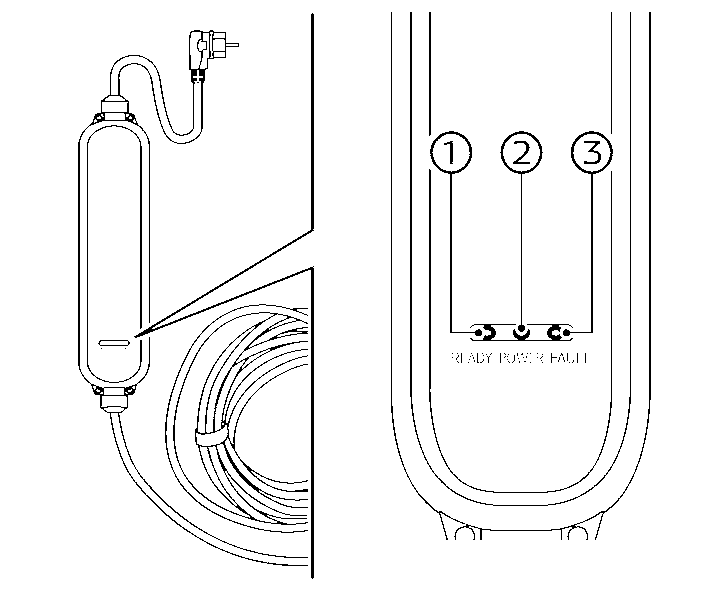

(1) READY: VERDE
(2) POWER: ARANCIONE
(3) FAULT: ROSSA
Quando è in corso una ricarica normale mediante NISSAN EVSE (Electric Vehicle Supply Equipment), lo stato di carica ed eventuali malfunzionamenti dell'EVSE possono essere verificati mediante le spie sulla scatola di controllo dell'EVSE.
PRONTO | POWER (sotto carica) | FAULT (errore) | Stato e misure da adottare | |||
● | ● | ● | Tutte le spie luminose si accendono durante un controllo di 0,5 secondi quando l'EVSE viene collegato per la prima volta alla presa di corrente. | |||
● | OFF | OFF | L'EVSE viene collegato alla presa di corrente. Se il connettore di ricarica normale è collegato alla presa di ricarica normale del veicolo, la ricarica è terminata oppure il timer di ricarica è impostato (fare riferimento a ). | |||
● | ● | OFF | L'EVSE sta ricaricando il veicolo. | |||
OFF | OFF | OFF | L'EVSE non rileva alcuna alimentazione dalla presa elettrica. Controllare l'interruttore automatico della presa di alimentazione. Se l'alimentazione della presa funziona regolarmente e tutte le spie non si accendono per 0,5 secondi, l'EVSE potrebbe essere guasto. Interrompere l'utilizzo e rivolgersi immediatamente a un concessionario di veicoli elettrici autorizzato NISSAN. | |||
○ | ● | OFF | L'EVSE non ha potuto rilevare una messa a terra sufficiente dalla presa elettrica per una ricarica affidabile del veicolo elettrico. Rivolgersi a un concessionario di veicoli elettrici autorizzato NISSAN. | |||
○ | OFF | OFF | ||||
○ | ○ | ● | Il circuito di rilevamento della temperatura nella spina domestica dell'EVSE non funziona correttamente. Stato della spia: Spia OFF = interruzione della ricarica, lampeggiante = riduzione della potenza di ricarica. L'EVSE sta limitando la potenza di ricarica. Rivolgersi a un concessionario di veicoli elettrici autorizzato NISSAN. | |||
○ | OFF | ● | ||||
○ | ○ | ○ | L'EVSE ha rilevato il surriscaldamento della spina domestica. Stato della spia: Spia OFF = interruzione della ricarica, lampeggiante = riduzione della potenza di ricarica. L'EVSE sta limitando la potenza di ricarica per motivi di sicurezza. La causa potrebbe essere un'avaria della presa. Interrompere l'utilizzo della presa e rivolgersi a un concessionario di veicoli elettrici autorizzato NISSAN. Se dopo aver controllato la presa resta visualizzata la stessa indicazione, rivolgersi a un concessionario di veicoli elettrici autorizzato NISSAN per i consigli del caso. | |||
○ | OFF | ○ | ||||
● | ○ | ● | Avaria dei circuiti interni dell'EVSE. Interrompere l'utilizzo immediatamente e rivolgersi a un concessionario di veicoli elettrici autorizzato NISSAN. | |||
● | OFF | ● | ||||
● | OFF | ○ | L'EVSE ha rilevato una corrente di perdita o un errore del segnale PWM. Interrompere immediatamente l'utilizzo dell'EVSE. Rivolgersi a un concessionario di veicoli elettrici autorizzato NISSAN e controllare l'EVSE e il veicolo. | |||
Significato | Spia ON | lampeggiante | Spia OFF |
Simbolo | ● | ○ | OFF |

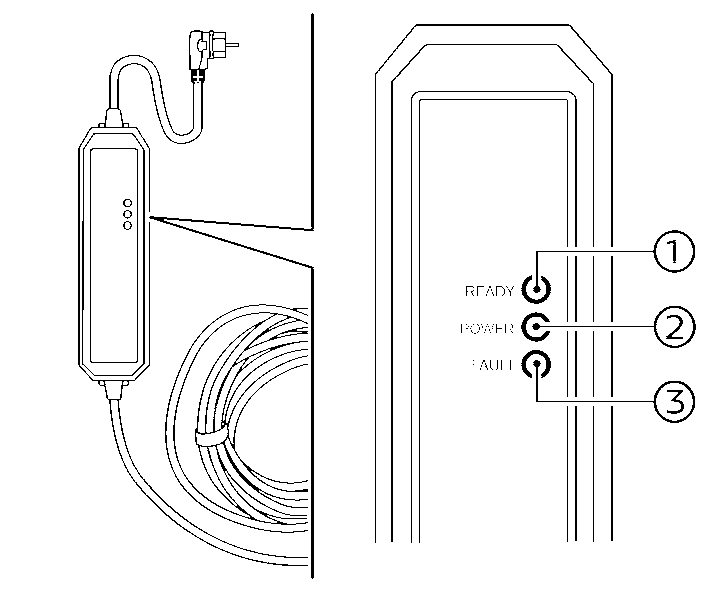

Per il tipo B:
PRONTO | POWER (sotto carica) | FAULT (errore) | Stato e misure da adottare | |||
● | ● | ● | Tutte le spie luminose si accendono durante un controllo di 0,5 secondi quando l'EVSE viene collegato per la prima volta alla presa di corrente. | |||
● | OFF | OFF | L'EVSE viene collegato alla presa di corrente. Se il connettore di ricarica normale è collegato alla presa di ricarica normale del veicolo, la ricarica è terminata oppure il timer di ricarica è impostato (fare riferimento a ). | |||
● | ● | OFF | L'EVSE sta ricaricando il veicolo. | |||
OFF | OFF | OFF | L'EVSE non rileva alcuna alimentazione dalla presa elettrica. Controllare l'interruttore automatico della presa di alimentazione. Se l'alimentazione della presa funziona regolarmente e tutte le spie non si accendono per 0,5 secondi, l'EVSE potrebbe essere guasto. Interrompere l'utilizzo e rivolgersi immediatamente a un concessionario di veicoli elettrici autorizzato NISSAN. | |||
○ | ● | OFF | L'EVSE non ha potuto rilevare una messa a terra sufficiente dalla presa elettrica per una ricarica affidabile del veicolo elettrico. Rivolgersi a un concessionario di veicoli elettrici autorizzato NISSAN. | |||
○ | OFF | OFF | ||||
○ | ○ | ● | Il circuito di rilevamento temperatura nella scatola di controllo o la spina domestica dell'EVSE non funziona correttamente. Stato spia POWER: Spia OFF = interruzione della ricarica, lampeggiante = riduzione della potenza di ricarica. L'EVSE sta limitando la potenza di ricarica. Rivolgersi a un concessionario di veicoli elettrici autorizzato NISSAN. | |||
○ | OFF | ● | ||||
○ | ○ | ○ | L'EVSE ha rilevato un surriscaldamento eccessivo nella scatola di controllo o nella spina domestica. Stato spia POWER: Spia OFF = interruzione della ricarica, lampeggiante = riduzione della potenza di ricarica. L'EVSE sta limitando la potenza di ricarica per motivi di sicurezza. Scollegare la spina domestica, attendere un po' di tempo e quindi ricollegare la spina alla presa. Se compare la stessa indicazione, interrompere immediatamente l'uso della presa e consultare un elettricista qualificato. Se dopo aver controllato la presa resta visualizzata la stessa indicazione, rivolgersi a un concessionario di veicoli elettrici autorizzato NISSAN per i consigli del caso. | |||
○ | OFF | ○ | ||||
● | ○ | ● | Avaria dei circuiti interni dell'EVSE. Interrompere l'utilizzo immediatamente e rivolgersi a un concessionario di veicoli elettrici autorizzato NISSAN. | |||
● | OFF | ● | ||||
● | OFF | ○ | L'EVSE ha rilevato una corrente di perdita o un errore del segnale PWM. Interrompere immediatamente l'utilizzo dell'EVSE. Rivolgersi a un concessionario di veicoli elettrici autorizzato NISSAN e controllare l'EVSE e il veicolo. | |||
Significato | Spia ON | lampeggiante | Spia OFF |
Simbolo | ● | ○ | OFF |
