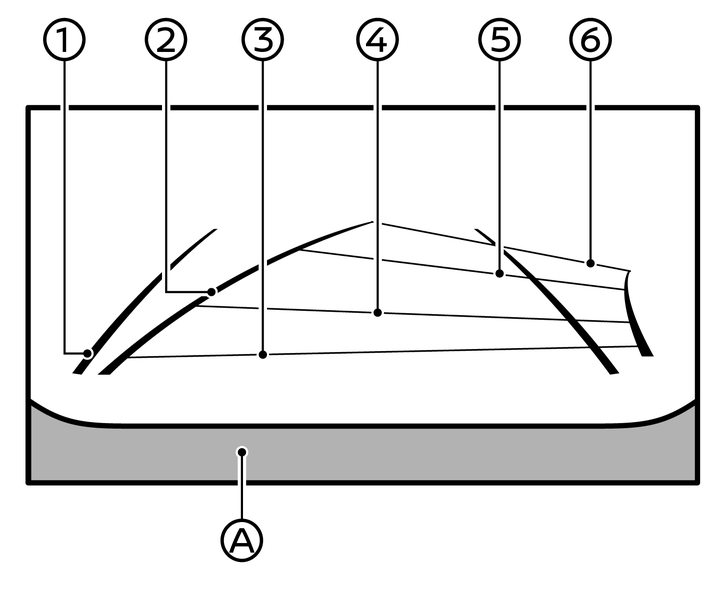

Sul monitor vengono visualizzate le linee di riferimento, le quali indicano le dimensioni del veicolo e la distanza che intercorre tra gli oggetti e il paraurti (A).

Linee di riferimento della larghezza del veicolo (1):

Indicano la larghezza del veicolo quando si fa marcia indietro.

Linee di traiettoria prevista (2):

Indicano la traiettoria prevista quando si fa marcia indietro. Le linee di traiettoria prevista vengono visualizzate sul monitor quando la leva del cambio è in posizione R (retromarcia) e si gira il volante.

Le linee guida dimensioni veicolo e la larghezza indicata dalle linee di traiettoria prevista indicano uno spazio maggiore rispetto alla larghezza e alla traiettoria effettive.

Linee distanziometriche:

Indicano la distanza dalla carrozzeria del veicolo.
