Nissan X-Trail e-POWER 2023 Manuali per proprietari
2.6.1. Componenti per alta tensione
Il sistema e-POWER usa alta tensione fino a circa 420 V. Rispettare le etichette di avvertenza apposte sui componenti per alta tensione.
Non toccare mai i cablaggi ad alta tensione, i loro connettori e le parti ad alta tensione (motore elettrico di trazione, batteria agli ioni di litio (Li-ion) ecc.). Toccando, smontando, rimuovendo o sostituendo tali parti e cablaggi, si possono riportare gravi ustioni o subire scosse elettriche che potrebbero portare a lesioni gravi o mortali.

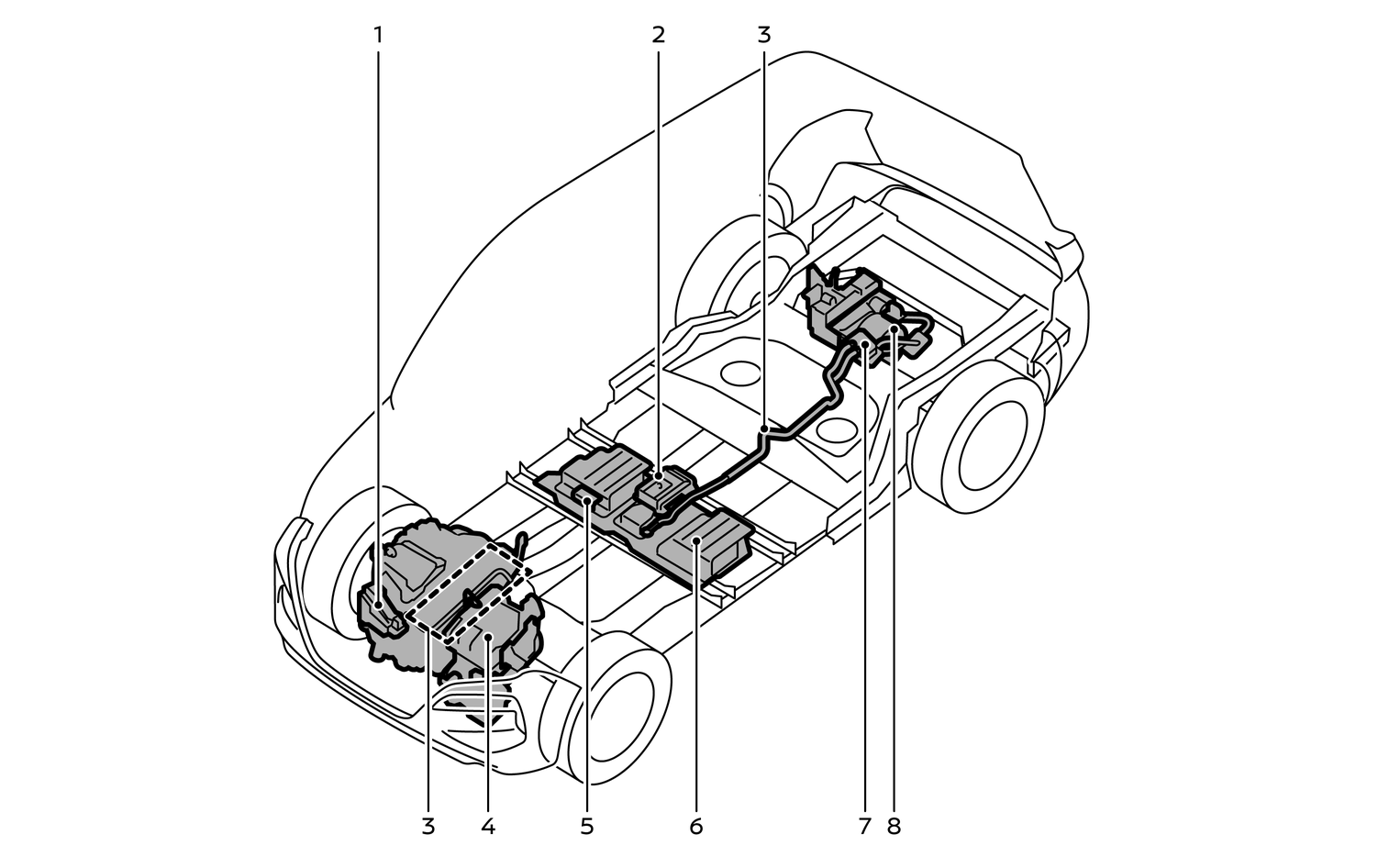

Il sistema e-POWER è costituito dalle seguenti parti ad alta tensione.
1. Compressore del climatizzatore
Questo compressore fa parte dell'impianto di condizionamento aria nell'abitacolo.
2. Convertitore DC/DC
Convertitore per la conversione dell'energia della batteria agli ioni di litio in tensione per la batteria da 12 volt.
3. Cablaggi per alta tensione (arancione)
Questi cablaggi sono ad alta tensione e di colore arancione. Assicurarsi di non toccare i cablaggi e di non rimuovere il connettore alla base del cavo.
4. Inverter, motore elettrico di trazione e generatore di elettricità
a. Inverter (2WD)/Inverter anteriore (4WD)
Questo dispositivo controlla diverse funzioni correlate al sistema e-POWER. Fare attenzione perché dopo la guida può essere caldo.
b. Generatore di elettricità
Questo generatore serve a generare energia elettrica. Fare attenzione perché dopo la guida può essere caldo.
c. Motore elettrico di trazione (2WD)/Motore elettrico di trazione anteriore (4WD)
Questo motore serve per la marcia del veicolo. Fare attenzione perché dopo la guida può essere caldo.
5. Spina di servizio
Questa spina viene utilizzata per interrompere l'alta tensione durante la manutenzione. Non toccare mai questa spina.
6. Batteria agli ioni di litio (Li-ion)
Questa batteria viene ricaricata dall'energia elettrica generata dal generatore di elettricità e/o dalla potenza rigenerativa del motore elettrico (di trazione). La batteria agli ioni di litio fornisce anche elettricità al motore elettrico (di trazione) durante la guida.
7. Scatola di giunzione per alta tensione
Questa scatola serve per la distribuzione di energia elettrica alle parti ad alta tensione.
8. Inverter posteriore e motore elettrico di trazione posteriore (4WD)
Convertitore per la conversione dell'energia della batteria agli ioni di litio in tensione per la batteria da 12 volt.
a. Inverter posteriore
Questo dispositivo controlla diverse funzioni correlate al sistema e-POWER. Fare attenzione perché dopo la guida può essere caldo.
b. Motore elettrico di trazione posteriore
Questo motore serve per la marcia del veicolo. Fare attenzione perché dopo la guida può essere caldo.
