5.3.4.2. Modello analogico

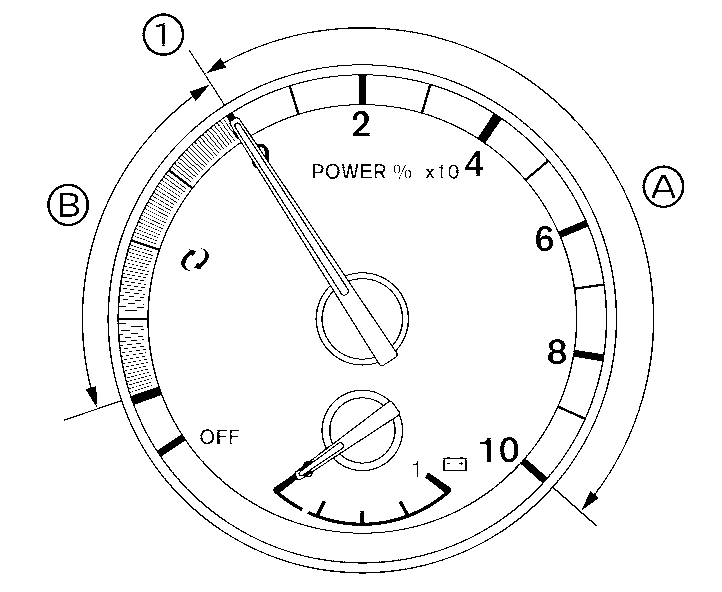

L'indicatore di potenza mostra il consumo effettivo di energia da parte del motore elettrico di trazione (A) e l'energia fornita alla batteria agli ioni di litio (B) dalla frenata rigenerativa. L'ago si sposta a destra o a sinistra a seconda della domanda.

L'indicatore di potenza è in stato neutro quando l'ago punta allo "0" (1).

L'ago è all'interno dell'area (A) quando viene fornita energia al motore elettrico di trazione (la batteria agli ioni di litio si scarica).

L'ago è all'interno dell'area (B) quando viene generata e fornita energia alla batteria agli ioni di litio mediante il sistema di frenata rigenerativa (la batteria agli ioni di litio si ricarica).
