Nissan Juke 2023 Manuali per proprietari
6.3. Intelligent Around View Monitor (IAVM)
- (1)Pulsante Camera
L’inosservanza delle avvertenze e istruzioni per un uso appropriato del sistema Intelligent Around View Monitor (IAVM) può portare a lesioni gravi o morte.
Sebbene l’IAVM sia una comodità, non può sostituirsi ad un comportamento consono nella guida, perché ci sono degli angoli ciechi che non possono essere visti dal conducente. In particolare i quattro angoli del veicolo rappresentano le aree in cui eventuali oggetti presenti non appaiono sempre nelle viste dall’alto (a volo d'uccello), anteriore o posteriore. Prima di mettere in moto il veicolo, guardarsi sempre bene intorno per verificare se si possono fare le manovre in tutta sicurezza. Procedere sempre lentamente. Pertanto guardare sempre fuori dai finestrini e negli specchietti per controllare se si possono fare le manovre in tutta sicurezza.
Il conducente è il solo responsabile della propria e altrui incolumità durante il parcheggio e le altre manovre.
Quando si rimuove sporco o neve dalla telecamera, non graffiare l'obiettivo.
Il sistema IAVM è progettato per aiutare il conducente nelle manovre che occorrono per parcheggiare il veicolo nel posto previsto, in situazioni quali il parcheggio a pettine o il parcheggio parallelo.
Le immagini che arrivano sullo schermo diviso del monitor provengono da tutti i punti strategici del veicolo. Non tutte le viste sono sempre disponibili.
- (1)Area messaggi
- (2)Indicatore [MOD]*
- (3)Vista a volo d'uccello o vista laterale
- (4)Sensori di parcheggio
- (5)Indicatore angolare
- (6)Vista anteriore o posteriore
- (7)Indicatore vista frontale o posteriore
* Per ulteriori informazioni, vedere
.Disegni ed elementi visualizzati sullo schermo possono variare a seconda del paese e del modello.
Con l'accensione in posizione ON premere il pulsante <CAMERA> o spostare la leva del cambio in posizione R (retromarcia) per mettere in funzione l'IAVM. Il monitor presenta una visuale a 360° intorno al veicolo.
Al primo intervento, le linee angolari lampeggiano in giallo per circa 3 secondi. Questo non indica un malfunzionamento, bensì un invito ad essere prudenti.
Viste disponibili:
Vista dall’alto
Una visuale dall'alto dell'area intorno al veicolo.
Vista anteriore laterale
Una vista dell'area intorno e antistante la ruota anteriore sul lato del passeggero.
Vista anteriore
Una vista dell’area antistante il veicolo.
Vista posteriore
Una vista dell'area retrostante il veicolo.
Vista posteriore panoramica
Una visuale dell'area retrostante il veicolo (una visuale più ampia rispetto alla visuale ordinaria)
Per mostrare le diverse viste, il sistema IAVM utilizza le telecamere (1) poste sulla griglia anteriore, sugli specchietti retrovisori esterni del veicolo e appena sopra la targa del veicolo. Non coprire le telecamere.

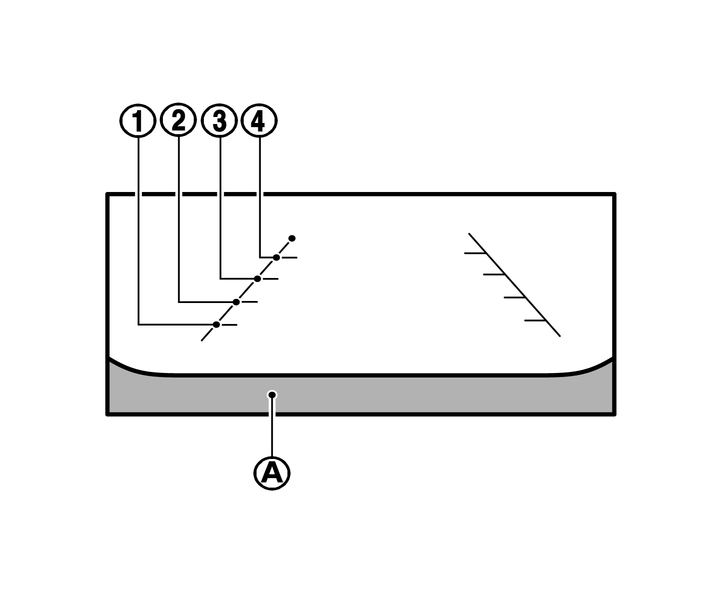

Sul monitor vengono visualizzate le linee guida, le quali indicano le dimensioni del veicolo e la distanza che intercorre tra il veicolo e gli oggetti rispetto alla linea della scocca del veicolo (A).
Linee distanziometriche:
Indicano la distanza dalla carrozzeria del veicolo.
Linea rossa (1): circa 0,5 m (1,5 ft)
Linea gialla (2): circa 1 m (3 ft)
Linea verde (3): circa 2 m (7 ft)
Linea verde (4): circa 3 m (10 ft)
