4.3.2.5. Ricarica normale mediante il cavo Modo 3 NISSAN (se in dotazione)
Il cavo Modo 3 NISSAN può essere usato con una stazione di ricarica normale con presa elettrica EV. Il vostro Concessionario di veicoli elettrici NISSAN è in grado di darvi consigli sulla disponibilità di questo tipo di cavo nel vostro paese. Il cavo Modo 3 NISSAN è un cavo di ricarica dedicato alla ricarica di veicoli elettrici che può essere usato con le stazioni di ricarica normali pubbliche compatibili e con alcune versioni dell'unità di ricarica domestica.
Prima di iniziare la sessione di ricarica, leggere attentamente le istruzioni fornite presso la stazione di ricarica normale.

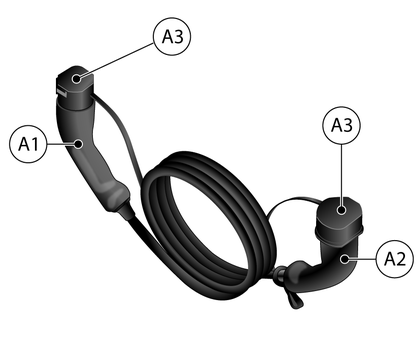

Cavo Modo 3 NISSAN
- A1Spina di tipo 2 (con terminale maschio)
- Collegare la spina alla presa di una stazione di ricarica normale.
- A2Connettore di ricarica normale con pulsante di rilascio (con terminale femmina)
- Collegare il connettore di ricarica normale alla presa di ricarica normale.
- A3Tappo di protezione (se in dotazione)
- A4Cavo
Specifica cavo Modo 3 NISSAN (tipo 1)
Spina di tipo 2 conforme allo standard IEC62196–2
Connettore di ricarica normale tipo 1 conforme allo standard IEC62196–2
Corrente nominale: 32 A
Tensione nominale: 250 V
Grado di protezione (IP): IP24 non accoppiato/IP44 accoppiato
- A1Spina di tipo 2 (con terminale maschio)
- Collegare la spina alla presa di una stazione di ricarica normale.
- A2Connettore di ricarica normale (con terminale femmina)
- Collegare il connettore di ricarica normale alla presa di ricarica normale.
- A3Tappo di protezione (se in dotazione)
Specifica cavo Modo 3 NISSAN (tipo 2)
Spina di tipo 2 conforme allo standard IEC62196–2
Connettore di ricarica normale tipo 2 conforme allo standard IEC62196–2
Corrente nominale: 32 A
Tensione nominale: 250 V
Grado di protezione (IP): IP24 non accoppiato/IP44 accoppiato
Il cavo Modo 3 NISSAN non ha bisogno della scatola di controllo integrata perché la comunicazione di sicurezza viene gestita direttamente tra la stazione di ricarica normale e il veicolo.
Non smontare, riparare o modificare il cavo Modo 3 NISSAN.
Non toccare i terminali elettrici del cavo Modo 3 NISSAN.
Non permettere ai bambini di maneggiare o usare il cavo Modo 3 NISSAN senza supervisione di un adulto.
Precauzioni per la manipolazione del cavo Modo 3 NISSAN
Non tirare, torcere, piegare o trascinare il cavo, né camminarci sopra. In caso di anomalia o problema:
Non usare il cavo Modo 3 NISSAN in caso di anomalia o problema, ad esempio tagli profondi, crepe o danni, oppure corrosione del cavo.
Se muovendo il cavo, la sessione di ricarica si ferma, ci potrebbe essere un’interruzione di linea. In questo caso, interrompere immediatamente l'uso del cavo Modo 3 NISSAN.
Interrompere immediatamente l'uso del cavo Modo 3 NISSAN se si notano anomalie o problemi quali odori strani, fumo o rumori insoliti provenienti dal cavo Modo 3 NISSAN durante la procedura di ricarica.
Maneggiare il cavo Modo 3 NISSAN con cautela. Ad esempio, non lasciare cadere il cavo NISSAN Modo 3, non sottoporlo a colpi troppo forti e non immergerlo in acqua.
Precauzioni per l'immagazzinaggio del cavo Modo 3 NISSAN
Non riporre il cavo Modo 3 NISSAN in un luogo esposto alla luce diretta del sole.
Non riporre il cavo Modo 3 NISSAN in un luogo esposto al vento e alla pioggia.
Assicurarsi di riporre il cavo Modo 3 NISSAN con il tappo di protezione per proteggere i morsetti del connettore di ricarica normale da sporcizia e polvere.
Non riporre il cavo Modo 3 NISSAN quando è attorcigliato.
