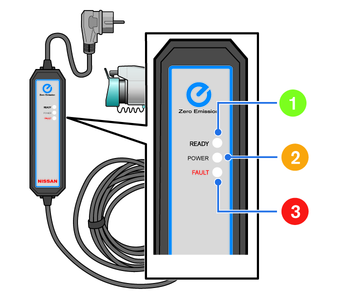

4.5.2. Spia della scatola di controllo del cavo NISSAN EVSE (Electric Vehicle Supply Equipment) (se in dotazione)
- (1)PRONTO: VERDE
- (2)ALIMENTAZIONE: ARANCIONE
- (3)ERRORE: ROSSA
Quando si usa l’equipaggiamento NISSAN EVSE (Equipaggiamento elettrico di alimentazione del veicolo), oltre allo stato di carica può essere controllata l'eventuale presenza di malfunzionamenti nell'EVSE tramite le spie luminose sulla scatola di controllo dell'EVSE.
READY (pronto) | POWER (sotto carica) | FAULT (errore) | Spiegazione |
|---|---|---|---|
0,5 sec (verde) |
0,5 sec (arancione) |
0,5 sec (rossa) | Tutte le spie luminose si accendono durante un controllo di 0,5 secondi quando l'EVSE viene collegato per la prima volta alla presa di corrente. |
(verde) | OFF | OFF | L'EVSE viene collegato alla presa di corrente. Se il connettore per la ricarica normale è collegato alla presa di ricarica normale del veicolo, la ricarica è terminata oppure il timer per la ricarica risulta impostato (fare riferimento al Libretto di uso per i dettagli sull'impostazione e le funzioni del timer per la ricarica) |
(verde) |
(arancione) | OFF | L'EVSE sta ricaricando il veicolo. |
OFF | OFF | OFF | L'EVSE ha rilevato la mancanza di corrente dalla presa. Controllare l'interruttore automatico dell'alimentazione a presa. Se l'alimentazione a presa funziona regolarmente e tutte le spie non si accendono per 0,5 secondi, l'EVSE potrebbe essere guasto. Interrompere l'uso e rivolgersi immediatamente a uno specialista per la riparazione di veicoli elettrici LEAF, come un Concessionario di veicoli elettrici autorizzato NISSAN. |
(verde lampeggiante) |
(arancione) | OFF | L'EVSE non ha rilevato sufficiente messa a terra OSE (Outlet Socket Earth) della presa per una ricarica affidabile del veicolo elettrico (EV). Consultare un tecnico qualificato per un controllo della presa secondo le raccomandazioni NISSAN riportate nel Libretto di uso. |
(verde lampeggiante) | OFF | OFF | |
(verde lampeggiante) |
(arancione lampeggiante) |
(rossa) | Il circuito di rilevamento della temperatura nella spina dell'EVSE non funziona correttamente. Stato della spia: Spia OFF = interruzione della ricarica, lampeggiante = riduzione della potenza di ricarica. L'EVSE sta limitando la potenza di ricarica. Rivolgersi a uno specialista per la riparazione di veicoli elettrici LEAF, come un Concessionario di veicoli elettrici autorizzato NISSAN. |
(verde lampeggiante) | OFF |
(rossa) | |
(verde lampeggiante) |
(arancione lampeggiante) |
(rossa lampeggiante) | L'EVSE ha rilevato il surriscaldamento della spina. Stato della spia: Spia OFF = interruzione della ricarica, lampeggiante = riduzione della potenza di ricarica. L'EVSE sta limitando la potenza di ricarica per motivi di sicurezza. La causa potrebbe essere un'avaria della presa. Interrompere l'uso della presa e consultare un tecnico qualificato per un controllo della presa secondo le raccomandazioni NISSAN riportate nel Libretto di uso. Se dopo aver controllato la presa resta visualizzata la stessa indicazione, rivolgersi a uno specialista per la riparazione di veicoli elettrici LEAF, come un Concessionario di veicoli elettrici autorizzato NISSAN, per i consigli del caso. |
(verde lampeggiante) | OFF |
(rossa lampeggiante) | |
(verde) |
(arancione lampeggiante) |
(rossa) | Avaria dei circuiti interni dell'EVSE. Interrompere immediatamente l'uso e rivolgersi a uno specialista per la riparazione di veicoli elettrici LEAF, come un Concessionario di veicoli elettrici autorizzato NISSAN. |
(verde) | OFF |
(rossa) | |
(verde) | OFF |
(rossa lampeggiante) | L'EVSE ha rilevato una corrente di perdita o un errore del segnale PWM. Interrompere immediatamente l'utilizzo dell'EVSE. Rivolgersi a uno specialista per la riparazione di veicoli elettrici LEAF, come un Concessionario di veicoli elettrici autorizzato NISSAN, e far controllare l'EVSE e il veicolo. |
